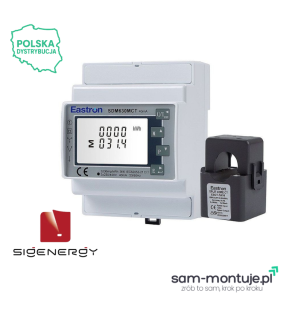

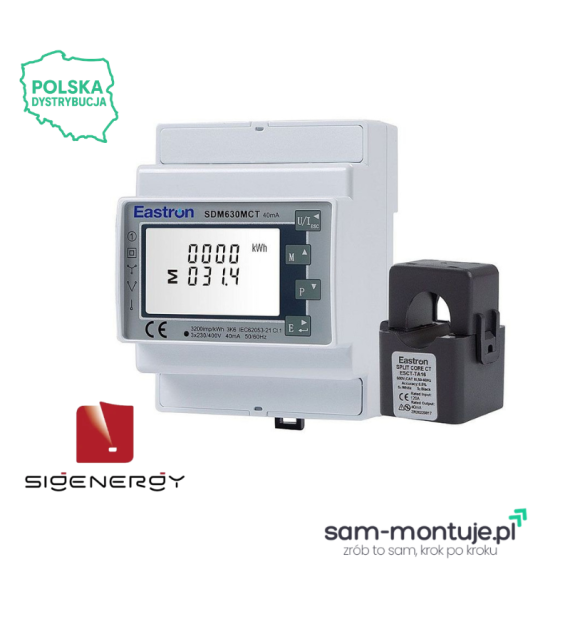

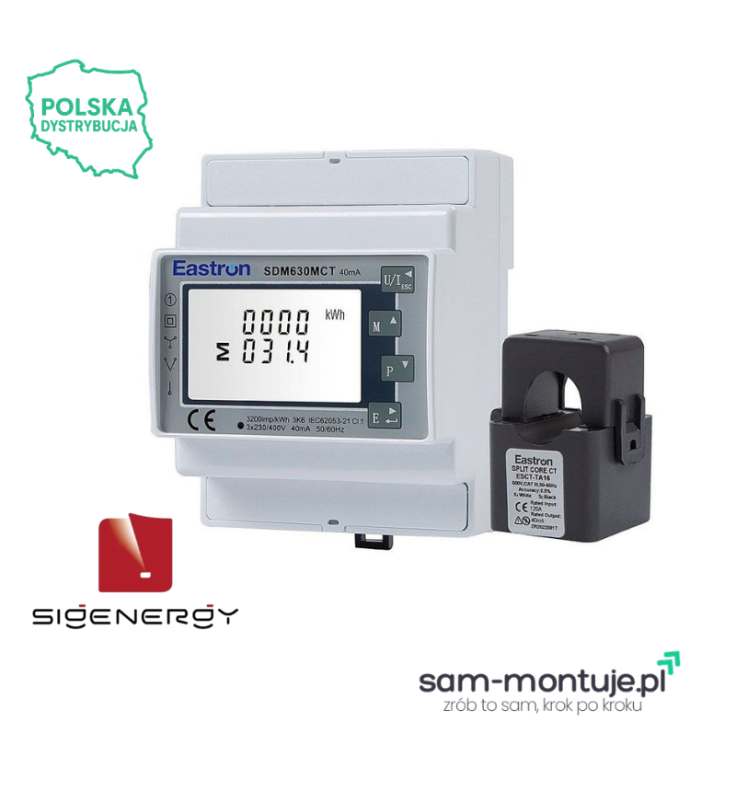

Sigenergy SigenStor licznik energii, 3F, z przekładnikami TP 120A CT DH

Precyzyjny pomiar energii w instalacjach trójfazowych

Sigenergy TP-CT-DH został zaprojektowany do pracy w instalacjach 3-fazowych (3P4W), gdzie wymagane jest dokładne monitorowanie zużycia i produkcji energii.

Urządzenie umożliwia:

• pomiar energii pobieranej z sieci,
• monitorowanie energii oddawanej do sieci,
• analizę przepływów energii w czasie rzeczywistym,
• współpracę z magazynami energii Sigenergy.

Dokładny pomiar pozwala systemowi efektywnie zarządzać energią i maksymalizować autokonsumpcję energii z instalacji fotowoltaicznej.

Szybka reakcja i pełna kontrola przepływu energii

Licznik oferuje częstotliwość aktualizacji danych na poziomie 100 ms, dzięki czemu informacje o przepływach energii są przekazywane niemal natychmiast.

To szczególnie ważne przy realizacji funkcji:

• ograniczenia eksportu energii do sieci,
• kontroli importu energii,
• inteligentnego zarządzania magazynem energii,
• optymalizacji pracy falownika i magazynu energii.

Dzięki szybkiemu odświeżaniu danych system może reagować praktycznie w czasie rzeczywistym.

Wysoka dokładność pomiarowa

Urządzenie zapewnia wysoką precyzję pomiarów:

• dokładność napięcia: 0,5%
• dokładność natężenia: 0,5%
• dokładność mocy: 1%
• dokładność częstotliwości: 0,2%

Takie parametry gwarantują wiarygodne dane niezbędne do prawidłowej pracy nowoczesnych systemów zarządzania energią.

W zestawie 3 przekładniki prądowe CT 120 A

Model TP-CT-DH wyposażony jest w trzy przekładniki prądowe CT, które umożliwiają pomiar bez konieczności bezpośredniego prowadzenia dużych prądów przez licznik.

Parametry przekładników:

• liczba przekładników: 3 szt.
• maksymalny prąd roboczy: 120 A
• średnica wewnętrzna: 16 mm
• długość przewodu: 1 m
• prąd wyjściowy: 40 mA

Takie rozwiązanie znacząco upraszcza montaż oraz zwiększa bezpieczeństwo instalacji.

Gotowy do współpracy z systemem Sigenergy

Licznik został zaprojektowany specjalnie do współpracy z urządzeniami Sigenergy.

Najważniejsze cechy:

• automatyczna integracja z systemem,
• brak konieczności skomplikowanej konfiguracji,
• komunikacja RS485,
• protokół Modbus RTU,
• wyświetlacz LCD z podglądem parametrów w czasie rzeczywistym.

Dzięki temu uruchomienie systemu jest szybkie i wygodne zarówno dla instalatora, jak i użytkownika końcowego.

Kompaktowa konstrukcja i łatwy montaż

Licznik przeznaczony jest do montażu na standardowej szynie DIN 35 mm.

Parametry urządzenia:

• wymiary: 72 × 94,5 × 65 mm
• masa: 0,28 kg
• stopień ochrony: IP51
• temperatura pracy: -30°C do +60°C
• temperatura magazynowania: -40°C do +70°C

Kompaktowa obudowa pozwala na łatwą instalację w rozdzielnicach elektrycznych.

Najważniejsze zalety

✔ licznik energii do instalacji trójfazowych 3P4W
✔ 3 przekładniki prądowe CT 120 A w zestawie
✔ dokładność pomiaru mocy na poziomie 1%
✔ odświeżanie danych co 100 ms
✔ obsługa kontroli eksportu i importu energii
✔ komunikacja RS485 Modbus RTU
✔ wyświetlacz LCD z podglądem parametrów
✔ szybka integracja z systemami Sigenergy
✔ montaż na szynie DIN 35 mm
✔ idealny do instalacji PV i magazynów energii

Dla kogo?

Sigenergy SigenStor Licznik Energii 3F z przekładnikami TP 120A CT DH to rozwiązanie dla właścicieli instalacji fotowoltaicznych, magazynów energii oraz systemów Sigenergy, którzy oczekują precyzyjnego monitorowania przepływów energii, obsługi funkcji zero-export i pełnej kontroli nad pracą całej instalacji energetycznej.
